La gestion électronique des véhicules modernes nécessite des outils spécifiques pour identifier les pannes sans démonter l’intégralité du moteur. Pour les propriétaires d’une Renault Clio 3, l’accès au système de diagnostic embarqué est une étape incontournable de la maintenance préventive. Ce connecteur standardisé permet de communiquer avec les calculateurs du véhicule pour extraire des informations précises sur son état de santé mécanique et électronique.
De nombreux conducteurs rencontrent des difficultés pour trouver l’emplacement exact de ce port de communication, souvent dissimulé derrière des éléments de finition de l’habitacle. Ce guide pratique détaille la procédure pour localiser et utiliser efficacement la prise OBD2 sur les différentes versions de la citadine française. Une bonne connaissance de cet élément permet de réaliser des économies significatives sur les frais de garage en effectuant soi-même un premier diagnostic voiture.
À retenir de l’article :
- La prise OBD2 se trouve sous la console centrale, derrière un cache plastique.
- L’accès au connecteur OBD ne nécessite aucun outil spécialisé sur les modèles standards.
- La version Renault Clio 3 RS possède un emplacement décalé sur la droite.
- Un scanner automobile permet de lire les code erreur en quelques secondes.
- Le diagnostic personnel facilite l’entretien voiture et évite les réparations inutiles.

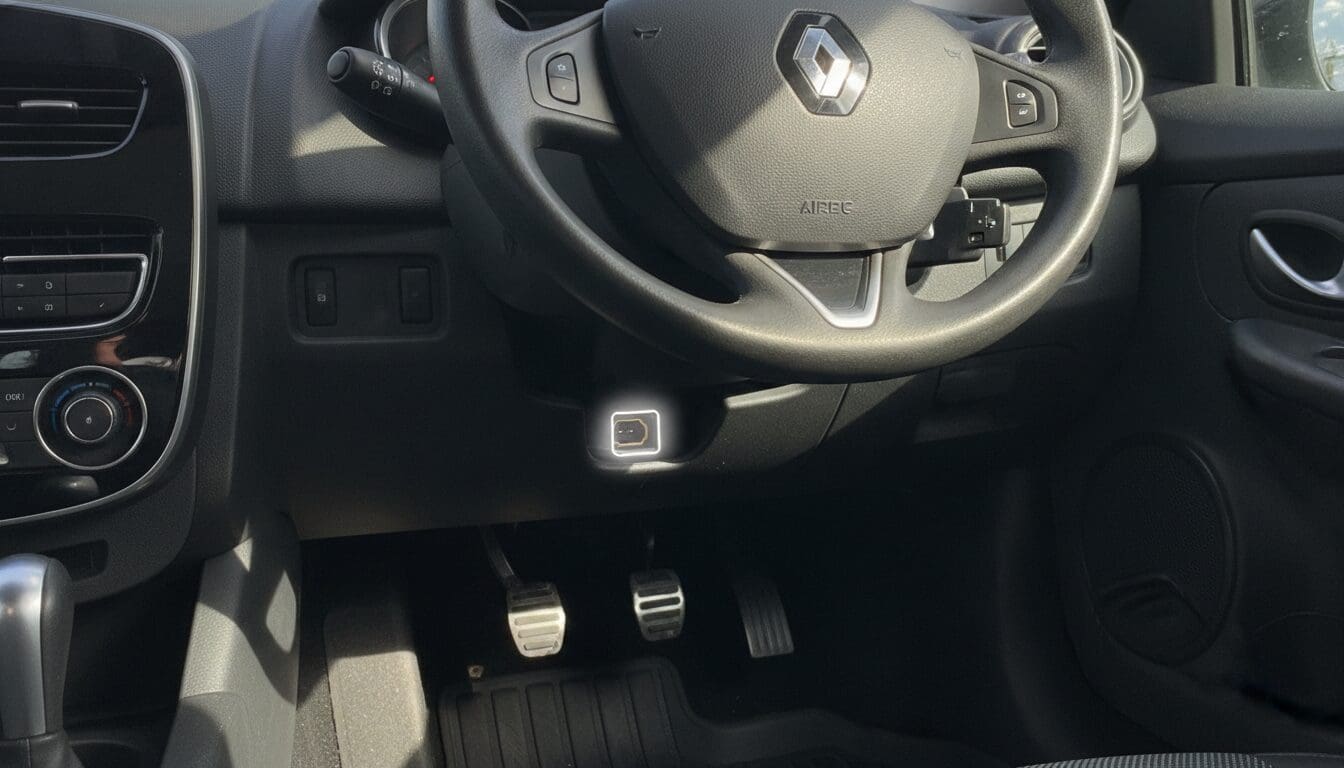

Emplacement exact de la prise OBD2 sur votre Renault Clio 3
Sur la version standard de la Renault Clio 3, produite entre 2005 et 2014, les ingénieurs ont placé la localisation du port de diagnostic dans une zone centrale. Pour la trouver, vous devez porter votre attention sur le bas de la console centrale, juste devant le levier de vitesses. Elle se situe précisément sous l’interrupteur qui commande les feux de détresse (le bouton triangle rouge) et les commandes de verrouillage centralisé.
Contrairement à certains véhicules où la prise est située sous le volant, Renault a opté pour une intégration dans le compartiment de rangement ou le cendrier amovible selon les finitions. La prise OBD2 est protégée par un cache en plastique de forme rectangulaire. En 2026, l’accès à ces données reste crucial pour passer les contrôles techniques de plus en plus exigeants sur les émissions polluantes. Un mauvais positionnement du connecteur ou un accès difficile peut ralentir les opérations de maintenance lors d’un diagnostic voiture rapide.
Accéder au connecteur dans l’habitacle
Pour atteindre le connecteur OBD, il faut retirer le vide-poches en plastique. Cette manipulation est simple : il suffit de glisser vos doigts sous le rebord du cache et de tirer délicatement vers le haut. Il n’est pas nécessaire d’utiliser de tournevis ou de levier métallique, car le système est maintenu par des clips en plastique souple. Une fois le cache retiré, vous apercevrez une prise de forme trapézoïdale à 16 broches, souvent de couleur jaune ou noire.
Il est important de noter que l’espace est parfois restreint pour les mains larges. L’utilisation d’une lampe de poche ou de la torche de votre smartphone est recommandée pour bien aligner les broches du scanner automobile lors du branchement. Une mauvaise insertion pourrait tordre les connecteurs métalliques et rendre la communication impossible avec l’ordinateur de bord.
- Retirer le cendrier amovible ou le tapis de vide-poches.
- Déclipser le cache plastique par une pression vers le haut.
- Vérifier l’absence de poussière dans les 16 broches.
- Brancher l’interface de diagnostic moteur éteint.
Différences de localisation sur la Renault Clio 3 RS
La déclinaison sportive de la Renault Clio 3, connue sous le nom de RS, présente des spécificités d’aménagement intérieur. En raison de la structure de la console centrale et du levier de vitesses spécifique à ce modèle, la prise OBD2 ne se trouve pas toujours au centre parfait. Elle est généralement décalée vers la droite de la console, toujours dans la zone basse proche du plancher côté passager. Cette variation peut surprendre les habitués des modèles 1.2 ou 1.5 dCi.
Cette localisation spécifique sur la RS est due à l’encombrement des systèmes de transmission plus volumineux. Pour les passionnés de circuit qui utilisent des boîtiers d’acquisition de données en temps réel, l’accès doit être dégagé de tout objet personnel stocké dans les rangements. En 2026, de nombreux boîtiers Bluetooth compacts permettent de laisser le module branché sans gêner le passage des rapports de vitesse, ce qui est idéal pour surveiller la température d’huile ou la pression de suralimentation pendant l’entretien voiture.
Précautions de manipulation sur les modèles sportifs
Sur une Renault Clio 3 RS, les vibrations sont plus importantes que sur un modèle classique. Il faut s’assurer que le connecteur OBD est parfaitement fixé dans son support. Si vous constatez que la prise s’enfonce lorsque vous tentez de brancher votre scanner automobile, il faudra probablement démonter le panneau latéral de la console pour la remettre en place. C’est un incident fréquent sur les véhicules ayant subi de nombreuses sessions de diagnostic.
Le coût d’un remplacement de faisceau pour cette prise peut s’élever à plus de 150 euros si les câbles sont sectionnés. Il est donc primordial d’agir avec douceur lors du retrait du cache. Les modèles produits après le restylage de 2009 (Phase 2) bénéficient souvent de plastiques un peu plus robustes, mais la prudence reste de mise pour préserver l’intégrité de l’interface de diagnostic voiture.
- Identifier le côté passager pour l’accès RS.
- Vérifier la stabilité du support de prise.
- Éviter les boîtiers trop volumineux qui pourraient être heurtés par les pieds.
Utiliser un scanner automobile pour le diagnostic voiture
Une fois la prise OBD2 localisée, l’étape suivante consiste à utiliser un matériel adapté pour lire les informations. Il existe deux grandes familles d’outils : les lecteurs autonomes avec écran intégré et les interfaces Bluetooth/Wi-Fi qui se connectent à une application smartphone. Pour une Renault Clio 3, une interface de type ELM327 est souvent suffisante pour les opérations de base comme l’effacement d’un voyant moteur allumé après une révision.
Le prix d’un scanner automobile d’entrée de gamme varie entre 20 et 45 euros. Ce petit investissement est rentabilisé dès la première utilisation, sachant qu’une simple lecture de codes chez un concessionnaire coûte en moyenne 60 à 90 euros. Pour des besoins plus avancés, comme la régénération du filtre à particules (FAP) sur les moteurs diesel, il faudra s’orienter vers des valises de diagnostic plus complètes dont les tarifs débutent aux alentours de 150 euros.
Interpréter un code erreur avec précision
Le code erreur, ou DTC (Diagnostic Trouble Code), se présente sous la forme d’une lettre suivie de quatre chiffres. Par exemple, un code commençant par P0300 indique des ratés d’allumage. Comprendre cette nomenclature est l’essence même du guide pratique du mécanicien moderne. Sur la Renault Clio 3, certains codes sont fréquents, notamment ceux liés aux capteurs d’oxygène ou aux bobines d’allumage sur les moteurs essence 1.4 16v et 1.6 16v.
L’utilisation d’un logiciel dédié permet de transformer ces codes barbares en explications claires en français. Cela permet d’acheter la pièce exacte nécessaire à la réparation au lieu de changer des composants au hasard. L’entretien voiture devient alors une démarche scientifique et économique, réduisant le temps d’immobilisation du véhicule au garage.
| Type d’outil | Prix moyen | Usage recommandé |
|---|---|---|
| Adaptateur Bluetooth ELM327 | 15€ – 30€ | Lecture simple et effacement voyants |
| Lecteur OBD2 Autonome | 40€ – 80€ | Usage rapide sans smartphone |
| Valise Multi-marques Expert | 150€ – 400€ | Programmation et maintenance avancée |
Optimiser l’entretien voiture grâce aux données OBD
La prise OBD2 ne sert pas uniquement à réparer des pannes. Elle est un allié précieux pour l’entretien voiture régulier. En consultant les données en direct (Live Data), vous pouvez surveiller la température réelle du liquide de refroidissement, ce qui est crucial sur les moteurs Renault dont la jauge au tableau de bord manque parfois de précision. En 2026, la surveillance des paramètres de vieillissement de la batterie est également facilitée par ces outils numériques.
Avant d’acheter une Renault Clio 3 d’occasion, brancher un scanner automobile permet de vérifier si des codes d’erreur ont été effacés récemment sans que le problème sous-jacent soit résolu. C’est une sécurité supplémentaire pour éviter les vices cachés. Le kilométrage stocké dans l’ordinateur de bord peut aussi être comparé à celui affiché sur le compteur, bien que cette donnée soit parfois protégée par des protocoles spécifiques sur certains modèles de 2005 à 2014.
Anticiper les pannes lourdes
Grâce à la localisation rapide du port, un contrôle mensuel permet de détecter des anomalies avant qu’elles ne provoquent une panne immobilisante. Par exemple, une dérive des valeurs d’injection peut annoncer l’encrassement d’un injecteur. En intervenant tôt avec un nettoyant adapté, vous évitez le remplacement d’une pièce coûteuse. Ce guide pratique encourage une approche proactive plutôt que subie de la mécanique automobile.
Les données extraites via le connecteur OBD fournissent également des informations sur les cycles de conduite. Pour les versions diesel, cela permet de savoir si le véhicule a effectué suffisamment de longs trajets pour nettoyer le système antipollution. Une gestion intelligente des alertes via un diagnostic voiture régulier prolonge la durée de vie du moteur de plusieurs années.
- Surveiller les sondes lambda pour optimiser la consommation.
- Vérifier la tension de l’alternateur en temps réel.
- Tester le fonctionnement des ventilateurs de refroidissement.
- Consulter l’historique des alertes de température.
La maîtrise de la prise OBD2 sur votre Renault Clio 3 transforme radicalement votre relation avec votre véhicule. En accédant facilement à la localisation du connecteur OBD sous la console centrale, vous gagnez en autonomie et en expertise. Que ce soit pour un simple diagnostic voiture, la lecture d’un code erreur après l’apparition d’un voyant, ou un entretien voiture approfondi, l’usage d’un scanner automobile moderne est devenu indispensable. Ce guide pratique vous permet désormais d’intervenir avec assurance sur l’électronique de votre citadine, garantissant ainsi sa fiabilité pour les années à venir.
Où se trouve la prise OBD2 sur une Clio 3 phase 1 et phase 2 ?
L’emplacement est identique pour les deux phases de la Renault Clio 3. Vous devez chercher dans la console centrale, derrière le petit vide-poches situé sous le bouton des feux de détresse. Le retrait du cache en plastique se fait manuellement sans outils.
Faut-il mettre le contact pour brancher la prise OBD ?
Il est recommandé de brancher le scanner automobile alors que le contact est coupé. Une fois le connecteur bien inséré, vous pouvez mettre le contact (sans forcément démarrer le moteur) pour établir la communication entre l’outil et les calculateurs.
Peut-on laisser un adaptateur OBD2 branché en permanence ?
Oui, s’il s’agit d’un modèle compact qui ne gêne pas la conduite. Cependant, certains adaptateurs bas de gamme continuent de consommer de l’énergie moteur éteint, ce qui pourrait décharger la batterie sur une longue période d’immobilisation.
Ma valise de diagnostic ne détecte pas ma Clio 3, que faire ?
Vérifiez d’abord si les broches de la prise OBD2 ne sont pas tordues ou oxydées. Testez ensuite votre scanner sur un autre véhicule. Si le problème persiste uniquement sur votre Clio, vérifiez les fusibles liés à l’allume-cigare ou à l’habitacle, car ils alimentent souvent la prise diagnostic.
