Tolérances de tension d’alimentation

Rate this post

L’alimentation d’un PC fournit diverses tensions aux périphériques internes d’un ordinateur via des connecteurs d’alimentation. Ces tensions n’ont pas besoin d’être exactes, mais elles ne peuvent varier vers le haut ou vers le bas que d’une certaine quantité, appelée tolérance.

Si une alimentation électrique fournit aux parties d’un ordinateur une tension particulière en dehors de cette tolérance, les appareils alimentés peuvent ne pas fonctionner correctement, voire pas du tout.

Vous trouverez ci-dessous un tableau répertoriant les tolérances pour chaque rail de tension d’alimentation conformément à la version 2.2 de la spécification ATX (PDF).

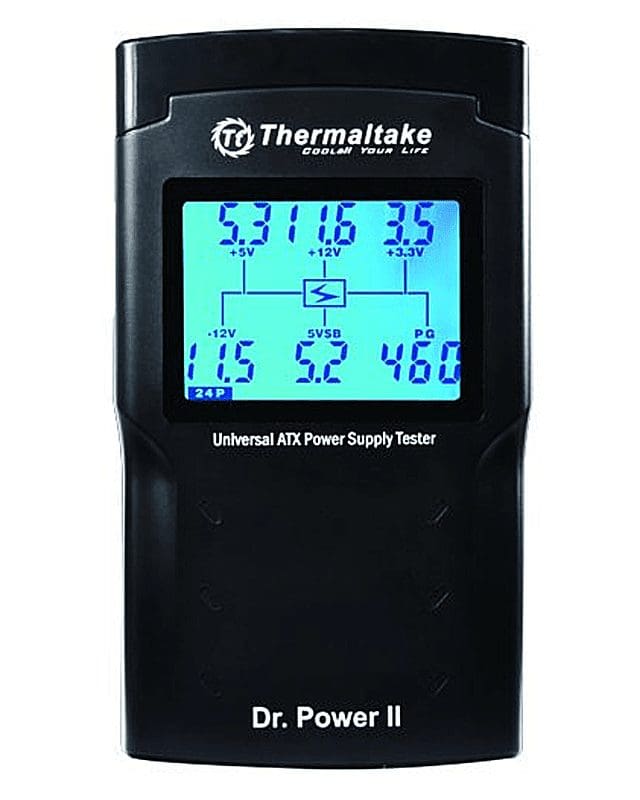

Image d'un testeur d'alimentation automatisé Thermaltake Dr. Power II

Testeur d’alimentation automatisé Thermaltake Dr. Power II.
Thermaltake


Tolérances de tension d’alimentation (ATX v2.2)

Tableau de tolérance des blocs d’alimentation
Rail de tension Tolérance Tension minimale Tension maximale
+3,3 VCC ± 5% +3,135 VCC +3,465 VCC
+5VDC ± 5% +4,750 VCC +5,250 VCC
+5VSB ± 5% +4,750 VCC +5,250 VCC
-5VDC (si utilisé) ± 10% -4.500 Vcc -5.500 VCC
+12 VCC ± 5% +11.400 VCC +12.600 VCC
-12VDC ± 10% -10.800 VCC – 13.200 VCC

Pour vous aider lors du test d’une alimentation, nous avons également calculé les tensions minimale et maximale en utilisant les tolérances indiquées. Vous pouvez consulter notre liste de tableaux de brochage d’alimentation ATX pour plus de détails sur les broches du connecteur d’alimentation qui fournissent quelle tension.

Power Good Delay est le temps qu’il faut à une alimentation pour démarrer complètement et commencer à fournir les tensions appropriées aux appareils connectés. Selon le guide d’alimentation des facteurs de forme de la plate-forme de bureau [PDF]Power Good Delay (appelé Délai PWR_OK dans ce document) doit être de 100 à 500 ms.
